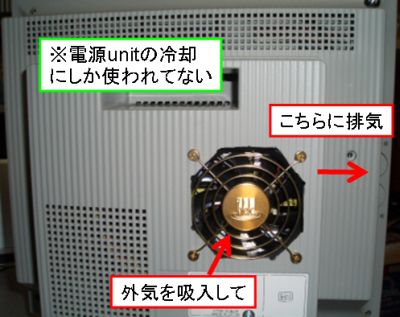

購入したSFX電源(miniQ)には 取り付け穴 がなかったことと、 ファンガードが 金色の真鍮製 でカッコよかったこともあって、 裏蓋に穴をあけてファンを外側にむけ、ファンガード用ネジで留めています。

が、この向きだと、左図のような方向で吸気→排気してしまい、筐体内の排熱に 何の役にも立たない ことがわかり…

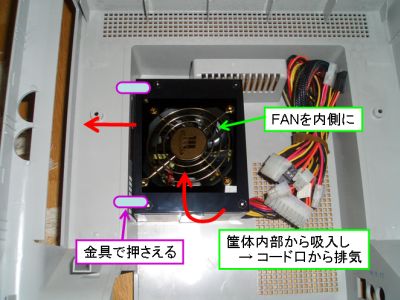

左図のように、 表裏逆に取り付けておけば、 筐体内の熱を含んだ空気を 電源FANで吸い込み、 電源コネクタ口から排熱することができる上に、 裏蓋に穴を開けずに済んだ というメリットがありました。

電源ユニットも、強力両面テープで背中を接着し、 表側は図のように平板金具で押さえ付ければよく。失敗しました…

今回、筐体左(前面からは右側)に MB端子を出す ため、MB の背面が左側になるように設置しました。このために

• 筐体左側に大きく穴を開けることになった
• MBの長辺サイズが 220mm 以内に限定された
• ディスプレイD-Subケーブルが、筐体の外にはみ出る格好になった

ということになりました。

が、よくよく考えてみれば

• キーボード・マウスは、USB端子を使えば済む
• USB型無線LANを使えば、LAN端子も不要
• USB端子は、筐体内部でUSB機器に接続して利用
• D-Sub端子は、内部でBlueBabyに接続して使う

と割りきれば、無理をして筐体左側に 加工穴を開けなくても良かった のではないか?

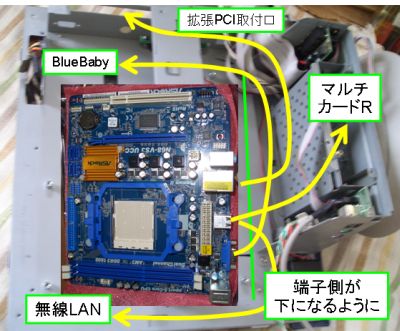

プランとしては、

• MBの端子面が 下側 (or 右側)にくるように配置
• ディスプレイ端子は、筐体内部で BlueBaby に接続
• USB端子(1)からマルチカードリーダに接続
• USB端子(2)からUSB無線LANに接続し、 裏蓋の内側に貼り付け
• 残りのUSB端子(3)(4)は、USBハーネス を使ってPCIカード取り付け穴へ
• MB上のUSB端子(4口)は、本体下部のUSBコネクタ、ゲームポートへ
• 3.5φステレオ端子を使って、スピーカ出力をスピーカに直結
• LAN端子も、延長ケーブルに接続したR45JジャックをL型金具で瞬間接着して取り付ければ、 外部に口を出せる

という感じでしょうか。このプランの方が断然カッコよく仕上がったでしょう。

しかも、MBも短辺サイズが 220mm, 長辺サイズは 260mm まで使えるので、 今回のMBだけではなく、もう少し安い MicroATX も候補として使えたかもしれません。 (といっても最安値で見つけたのは ￥3,900円のMBでしたが)
