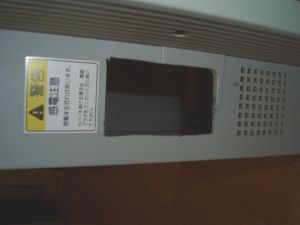

電源位置は、 裏蓋の2段目 にスッポリ収まる所を選びます。 丁度、以前のAT電源3極コネクタ部分の穴が開いているので、そこに新たな SFX電源のコネクタが来るようにして、加工の手間を省くようにします。

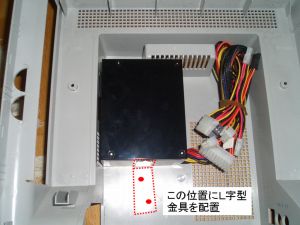

また、電源は重量があるので、底部は L型金具(1mm厚、巾20mm) で支えるようにします。

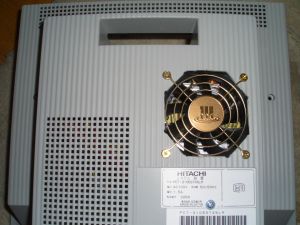

背面には、電源用FANの空気穴をあけます。

取りつけると左図のような感じになります。
電源と裏蓋は、ファンガード用のビスで締めましたが、ちょっと長さが足りない。 ネジ穴がバカになったら、将来的には考えないといけないかもしれません。

MBは 90度右回転 させ、MBコネクタ(キーボード, USB, Ether,...)は、正面からは右側 (裏から見たら左側)からアクセスできるようにします。

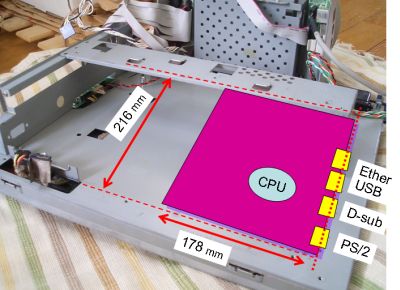

左図のように、裏蓋と筐体とが重なる ギリギリの左上角 を測り、紫色の矩形部分にMBを配置するようにしてから、 コネクタ位置(黄色部分)を確定させます。

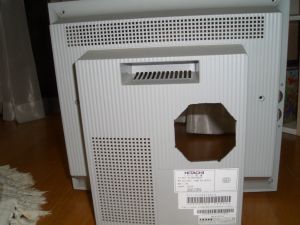

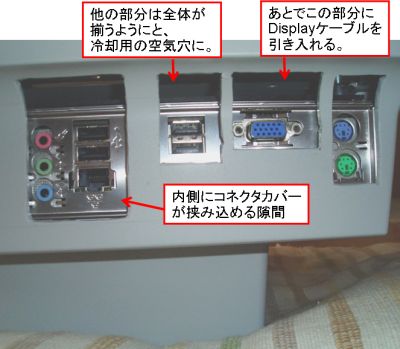

コネクタ位置を確定させたら、裏蓋左側を「コネクタ形状に合わせて」 くり貫きます。
裏蓋は ABS樹脂製ですが、古くなったこの手のABS樹脂筐体は 結構脆くなっている ので、注意しながらくり貫きます。

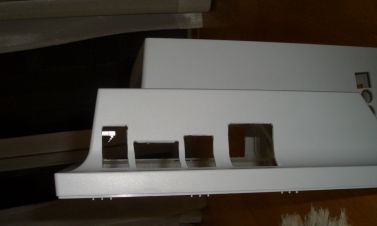

ちなみにコレは はめてみた感じ です。上下逆さまになってますけど。

MBに「金属製のコネクタカバー」を内側から取り付け、裏蓋の内側とMBの 隙間に ピッタリ納まる よう、あらかじめMBの 位置をずらして あります。

また、今回は LCD 駆動用の BlueBaby基板とMBの Display 端子を接続するために、 D-Sub端子からディスプレイケーブルを 筐体内部に引き戻す 必要があります。
ケーブルを引き戻すために、MBの裏側方向に、穴を大きめに開けてあります。

MBの取り付け位置を確保します。
筐体には、元のMBに合わせて 「スペーサ(ネジ穴付き)が埋め込まれている」のですが、 これが MicroATX のネジ穴規格とは全然合わない！
そこで、スペーサと新MBの間に アクリル板(2mm厚) をかませることで、取り付け穴の確保と絶縁をはかります。

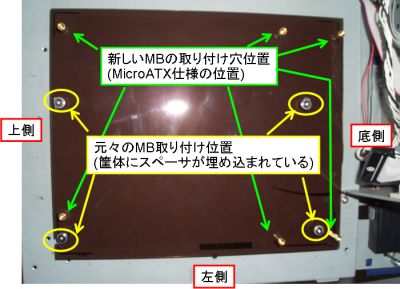

左図のように、元のスペーサ位置に穴を開け、アクリル板を筐体に固定。
次に、アクリル板には MicroATX規格に合わせて 新しいスペーサを捩じ込みます。
新しいMBは、アクリル板の上のスペーサに載せてネジ留めします。

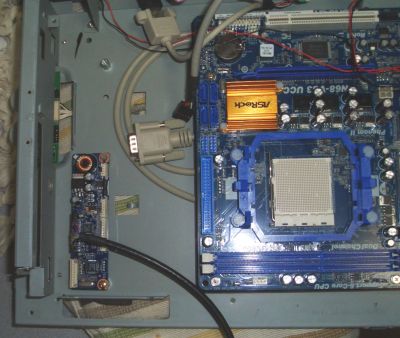

これがアクリル板の上に新MBをマウントした感じです。
アクリル板の効用はもう1つあって、ディスプレイケーブルを アクリル板と筐体の隙間 に取り回すことができるようになります。

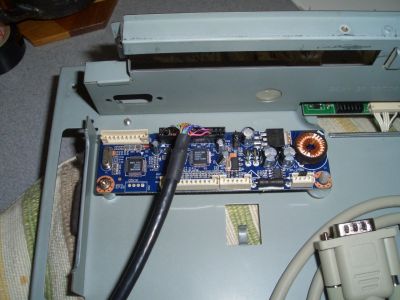

LCD制御基板「BlueBaby」は、筐体右上角に設置します。
丁度ここには元のMB用のスペーサがあるので、そこにネジ留めします。

写真右側の D-Subケーブルコネクタと比べて貰えば分かりますが、 こんな小さな基板で LCD をコントロールできる BlueBaby !!
結構スゴイかも。

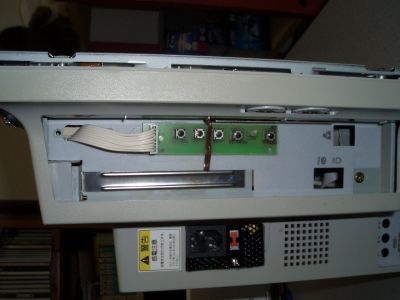

ちなみに、BlueBaby 用の OSD制御基板 は、筐体右側(正面からは左側)の 小窓の中 に貼り付けました。

このスペースにはフタが付いていて、普段は開けることがないので OSD基板の隠し場所としてはピッタリ。
