裏蓋を外しても、HDD は全く見えません。さらに 内部にアプローチ する必要があります。

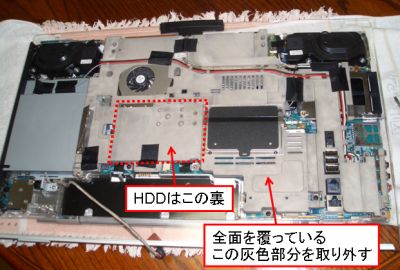

HDDは、左図の点線部分に隠れています。全体をよ〜く見ると、 灰色のインパネ が全体を覆っているので、このインパネをどうにかして取り外す必要があります。

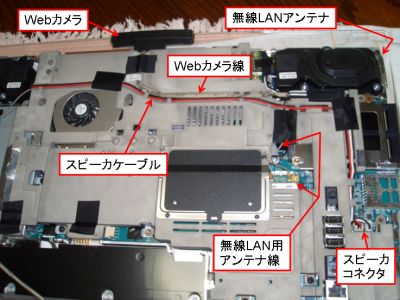

まず、インパネの上に結線されている ケーブル類を取り外します。

まず、左右の スピーカケーブル(赤・黒) と、スピーカコネクタ を外します。黒テープ で貼り付けてある部分も、丁寧に剥がします。

つぎに、上部の Webカメラ と シールド・ケーブル を取り外します。

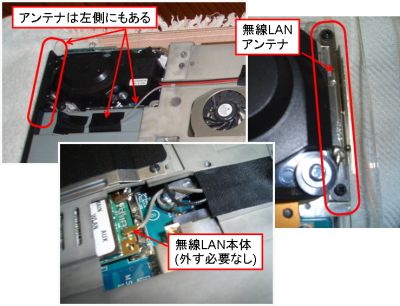

上部の 左右にある無線LAN用アンテナ を取り外します。

無線LANは、中央部に本体があり、黒・灰色 のケーブルが、上部の左右、 スピーカの隣に ネジ留めしてあります。アンテナ部分のネジを外し、テープ留めされている ケーブル を外しておきます。

ケーブル、テープ類を取り除いたら、インパネ部を留めている 黒いネジを取り外します。最終的には左図のように インパネを取り外すことができます。

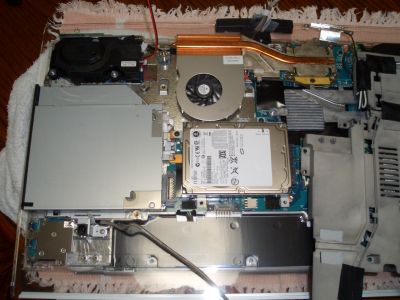

HDDはCPUファンの下側に見えます。 ちなみに、CPUファンの右側にあるのがCPUで、ヒートパイプを通じて繋がっている構造です。 HDDの左側には、スリムタイプのDVDドライブが繋がっています。

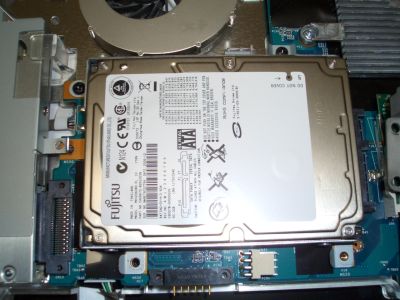

HDDはこんな感じで留まってます。

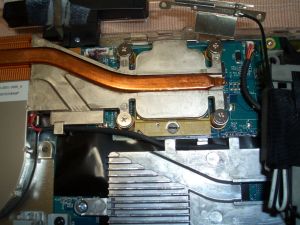

CPUはここにあります。ヒートパイプでFANに繋がってます。
ヒートシンクは4つのネジで留められていて、外すと Socket M に Celeron M430 が取りつけられています。このCPUは 取り外し可能で、このVAIOには Core2Duo T5600, 1.83MHz へ 交換が可能です。
